Entstehung einer Schiene

Herstellung einer Schiene
Herstellung einer Schiene

CAD CAM Verfahren

press to zoom
1.Auftrag anlegen
1.Auftrag anlegen

CAD Programm

press to zoom
2.Modellscan
2.Modellscan

Modelle werden eingescant

press to zoom
3. Virtueller Artikulator
3. Virtueller Artikulator

Kiefergelenkswerte werden eingegeben

press to zoom
4.Definieren der Einschubrichtug
4.Definieren der Einschubrichtug

Eingliederungsrichtung der Schiene

press to zoom
5.Formgestaltung
5.Formgestaltung

Design der Schiene

press to zoom

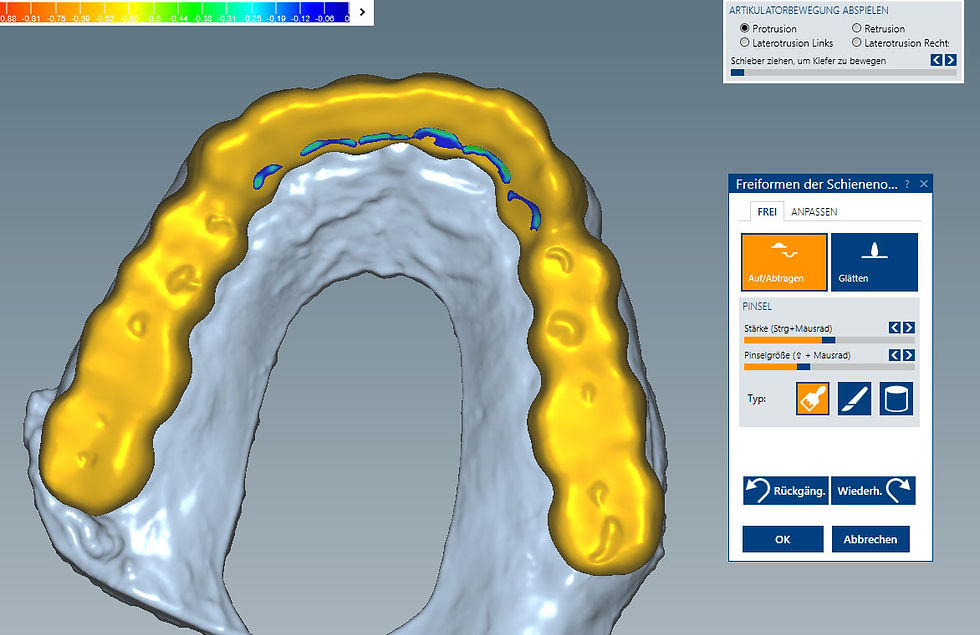

6. Oberfläche an Gegenbiss anpassen
6. Oberfläche an Gegenbiss anpassen

Einbisse des Unterkiefers

press to zoom
7. Digitale Konstruktion fertig
7. Digitale Konstruktion fertig

Fertige STL Datei

press to zoom
8.Rohlingsbestückung
8.Rohlingsbestückung

Platzierung im Kunststoffrohling

press to zoom
9.Fräsvorgang  beendet
9.Fräsvorgang beendet

mit CAM Anlage

press to zoom
10.gefräste Schiene
10.gefräste Schiene

mit CAM Anlage

press to zoom

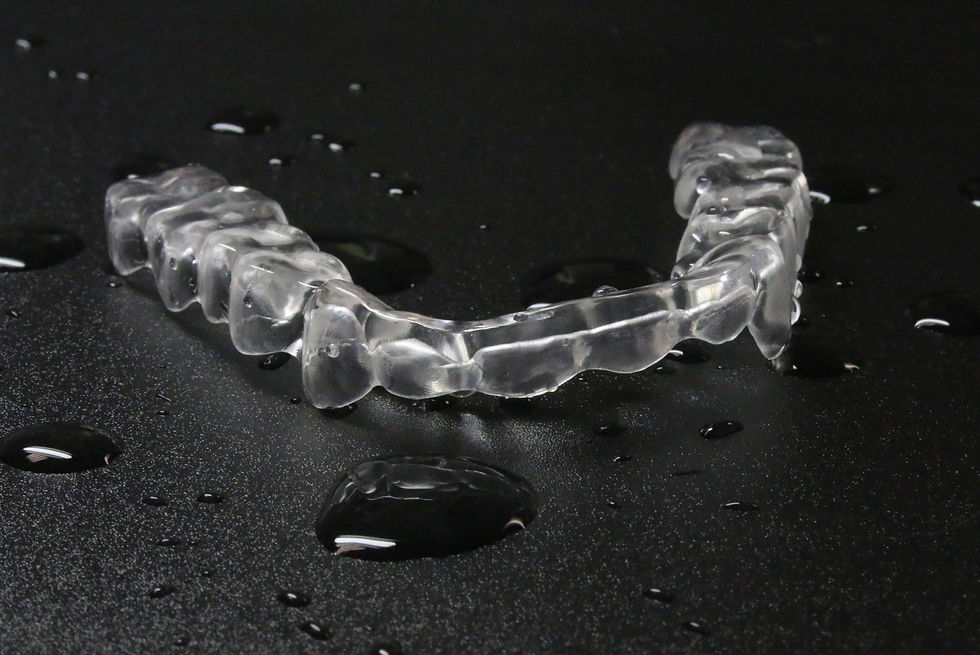

Fertige Schiene
Fertige Schiene

Ausarbeitung und Überprüfung

press to zoom
Fertige Schiene
Fertige Schiene

Ansicht auf Modell

press to zoom
Fertige Schiene
Fertige Schiene

bereit zur Eingliedung
